Show-Design-2 DMX Контроллер управления световыми приборами, Laudio
Show-Design-2 DMX Контроллер управления световыми приборами, Laudio. Протокол DMX 512 и RDM. Контроль 512 каналов DMX. Управление до 32 приборов, каждый до 18 каналов. 32 последовательности, каждая до 100 шагов, может одновременно выполняться 6 последовательностей. 16 встроенных программ эффектов. 32 сцены. Встроенный генератор эффектов, сохраняющий сложные настройки эффектов приборов. Встроенные светодиодные программы эффектов, несколько программ могут быть запущены одновременно. USB для резервного копирования данных и обновления прошивки. RDM для установки DMX-адресов приборов из контроллера. Встроенный микрофон с регулировкой чувствительности. Питание: DC 9В 800мА. Размеры: 482 х 134 х 70 мм. Вес: 2 кг.

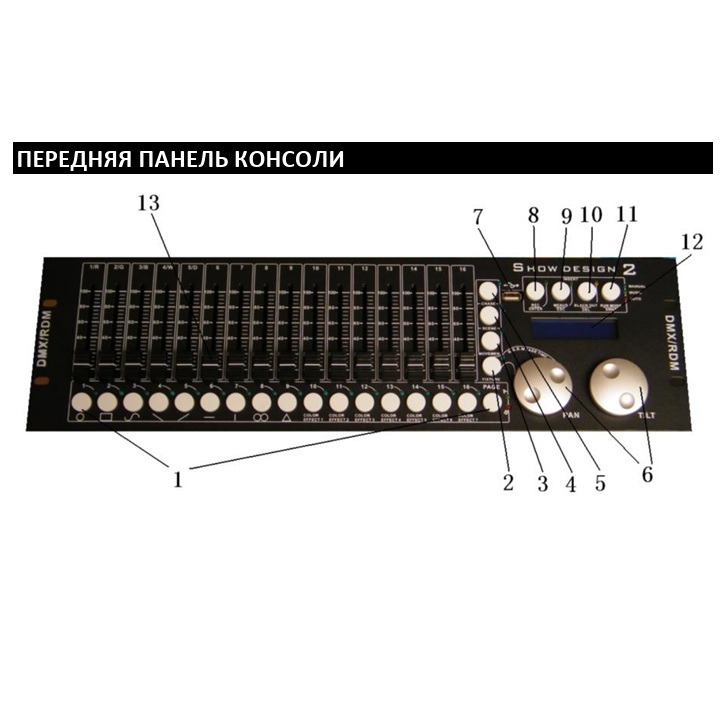

На рисунке 2 рассписаны обозначения элементов управления Show-Design-2 DMX Контроллер:
1. Цифровые кнопки 1-16, работают по-разному в разных режимах;
2. Кнопка FIXTURE, когда она активирована, 16 цифровых кнопок определяют выбор устройства;
3. Кнопка MOVEMENT, когда она активирована, 16 цифровых кнопок назначаются для выбора встроенных движений;
4. Кнопка SCENE, когда она активирована, 16 цифровых кнопок назначаются для выбора сцены;
5. Кнопка CHASE, когда она активирована, 16 цифровых кнопок назначаются для выбора чейза;
6. Регулятор PAN/TILT, функционирует по-разному в разных режимах;
7. Интерфейс USB для обновления программного обеспечения и сохранения данных. Поддерживает форматы FAT32 и FAT16;
8. Кнопка REC/ENTER;
9. Кнопка MENU/ESC;
10. Кнопка BLACKOUT/DEL;
11. Кнопка RUN MODE/SWAN
12. ЖК дисплей
13. Фейдеры

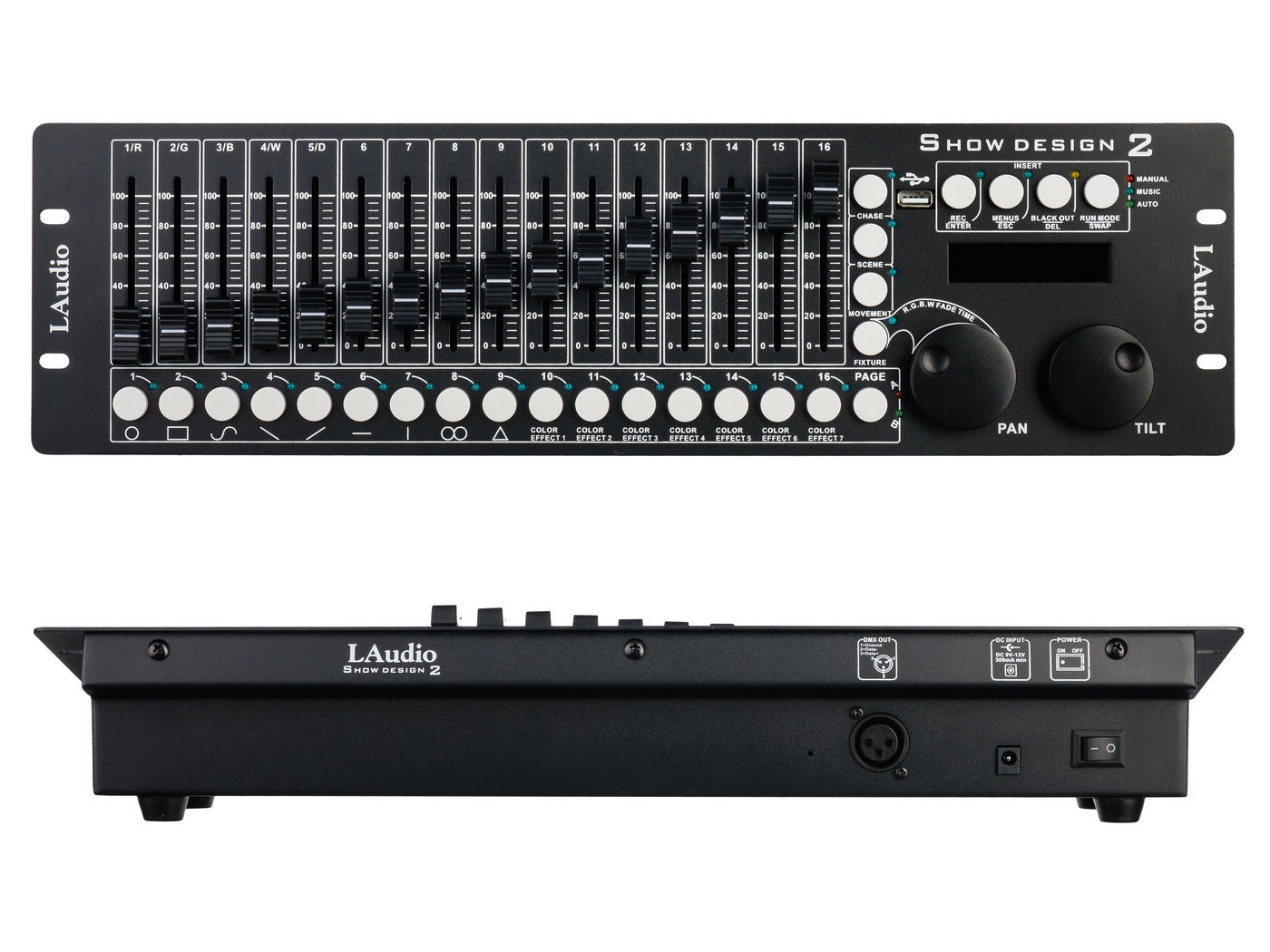

На задней панели Show-Design-2 DMX Контроллера расположены:
1. DMX512 порт вывода сигнала;
2. Разъем питания;
3. Выключатель питания.
Перед использованием Show Design 2 вам необходимо настроить код адреса DMX приборов и фейдеров. Настройки по умолчанию смотрите в инструкции на Show-Design-2 DMX Контроллер.
